三相四線有功電表跟互感器的接線方式

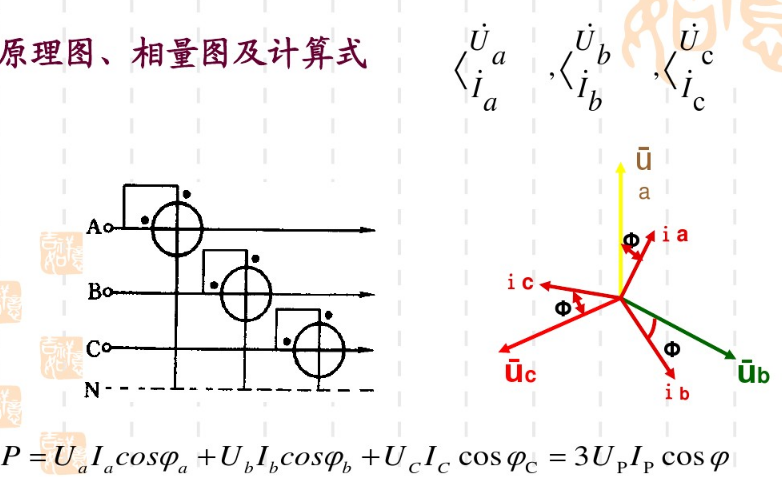

　　三相四線有功電表原理圖

　　三相四線有功電表相位圖

　　三相四線有功電表計算式

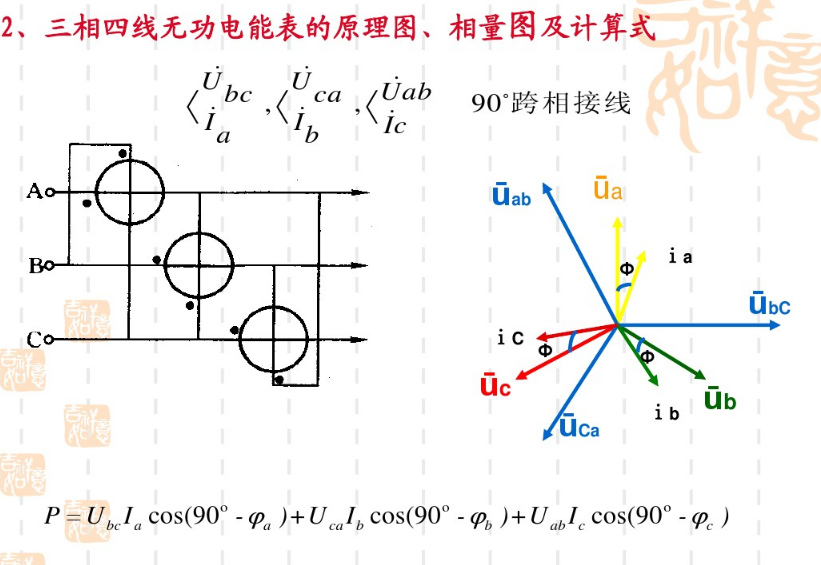

　　三相四線無功電表跟互感器的接線方式

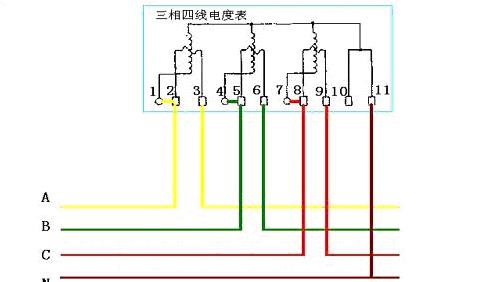

　　翻過接線端子蓋,就可以看到三相四線電表接線圖。

　　其中1、4、7接電流互感器二次側S1端，即電流進線端；

　　3、6、9接電流互感器二次側S2端，即電流出線端；

　　2、5、8分別接三相電源；

　　10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組；

　　4、5、6為一組；

　　7、8、9為一組。
