AS12/150B/4S電流互感器選型手冊

AS12/150B/4S電流互感器結構特點

電流互感器AS12/150B/4S為支柱式結構，采用環氧樹脂澆注而成，耐污穢，耐潮濕性能好，也適宜于濕熱地區。本互感器的二次線圈由一個測量級和一個（或兩個）保護級，兩（或三個）繞組所組成。鐵芯采用進口優質冷軋硅鋼片繞制成形，并經嚴格熱處理。二次出線端子處安裝有接線護罩宜于戶內任何方向、位置安裝。護罩正面及兩個側面各有一個孔供二次接線用，安裝可靠。因此在三個方向上均可引出二次接線。并且防護罩具有防竊電功能。

AS12/150B/4S電流互感器簡介

本電流互感器適用于戶內交流額定電壓為10KV及以下，額定頻率為50-60HZ的戶內電力線路及其設備中作電流、電能測量和繼電保護使用。為擴大適用范圍，本型互感器設計三種不同的技術參數以供選擇。另外，根據用戶的需要，本型互感器還可設計為多變比及策略與保護級變化不同等特殊規格。

AS12/150B/4S電流互感器技術參數

1、額定絕緣水平：12/42/75kV；

2、負荷功率因數：COS&=0.8(滯后)；

3、額定二次電流：5A或1A；

4、表面爬電距離：260mm，滿足II級污穢等級要求；

5、產品標準：GB1208-1997《電流互感器》；

6、儀表保安系數：F10；

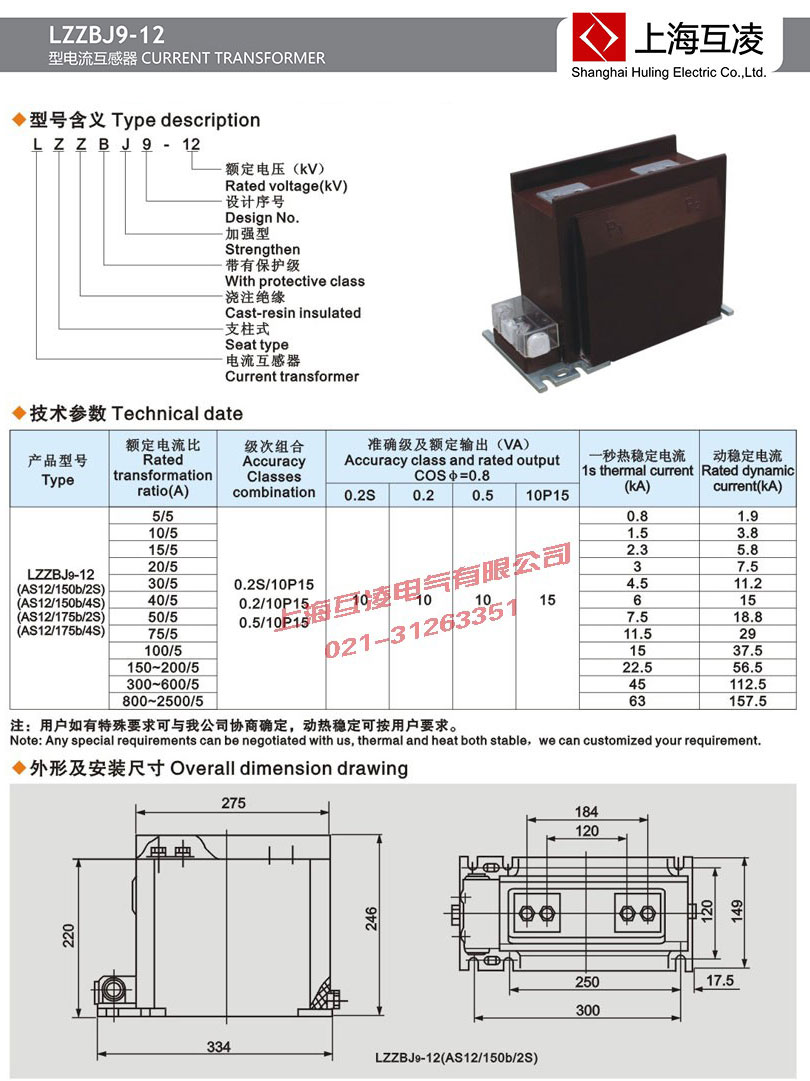

AS12/150B/4S電流互感器變比

AS12/150B/4S電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

AS12/150B/4S電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。

AS12/150B/4S電流互感器檢驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。
