LZZBJ4-35電流互感器概述

本型號電流互感器為環氧樹脂澆注全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下戶內裝置的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。

LZZBJ4-35電流互感器結構特點

本系列電流互感器為全封閉支柱式結構，環氧樹脂整體澆注成型、全封閉結構,由于采用電工級環氧樹脂澆注，產品具有體積小、重量輕絕緣強度高、耐潮濕、免維護等。具有具有耐電弧，耐老化，耐紫外線，使用壽命長等特點，適合安裝各個位置。通常跟ZW7－40.5真空短路器開關使用。

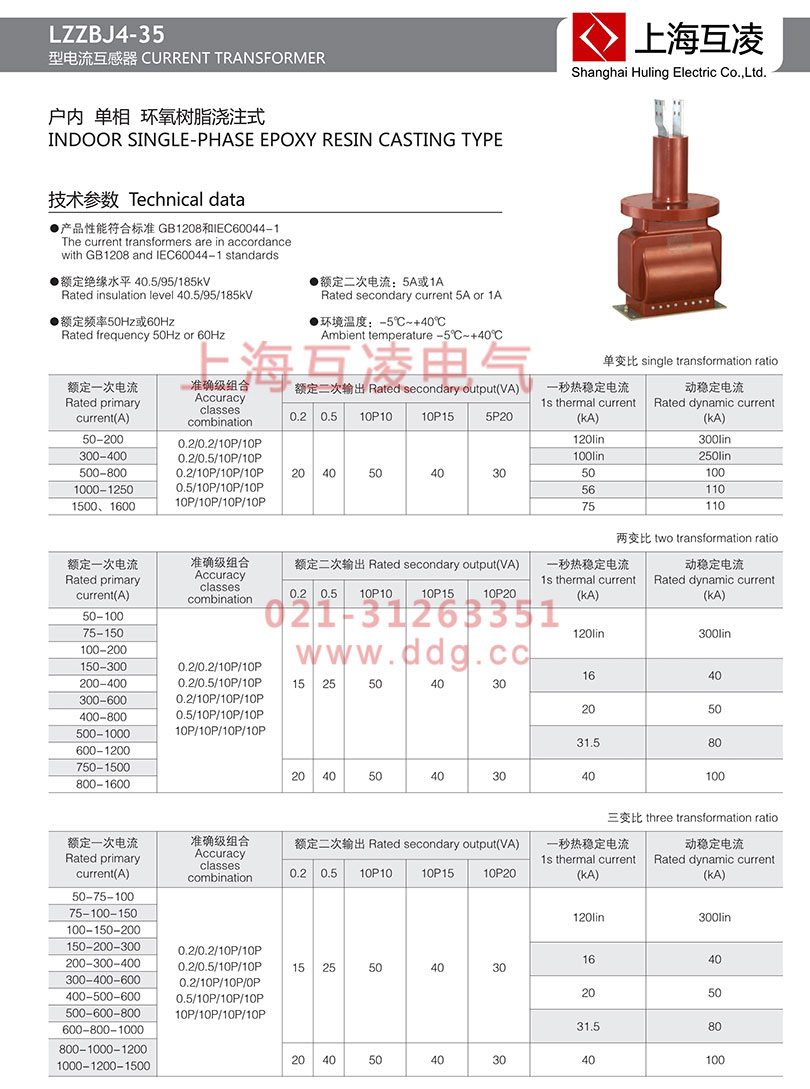

LZZBJ4-35電流互感器技術參數

1 額定絕緣水平：40.5/95/185 kV；

2 額定二次電流：5A,1A；

3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：

4 局部放電水平符合GB1208《電流互感器》標準和IEC168；

5 污穢等級：IV級；

6、安全系數是FS 10。

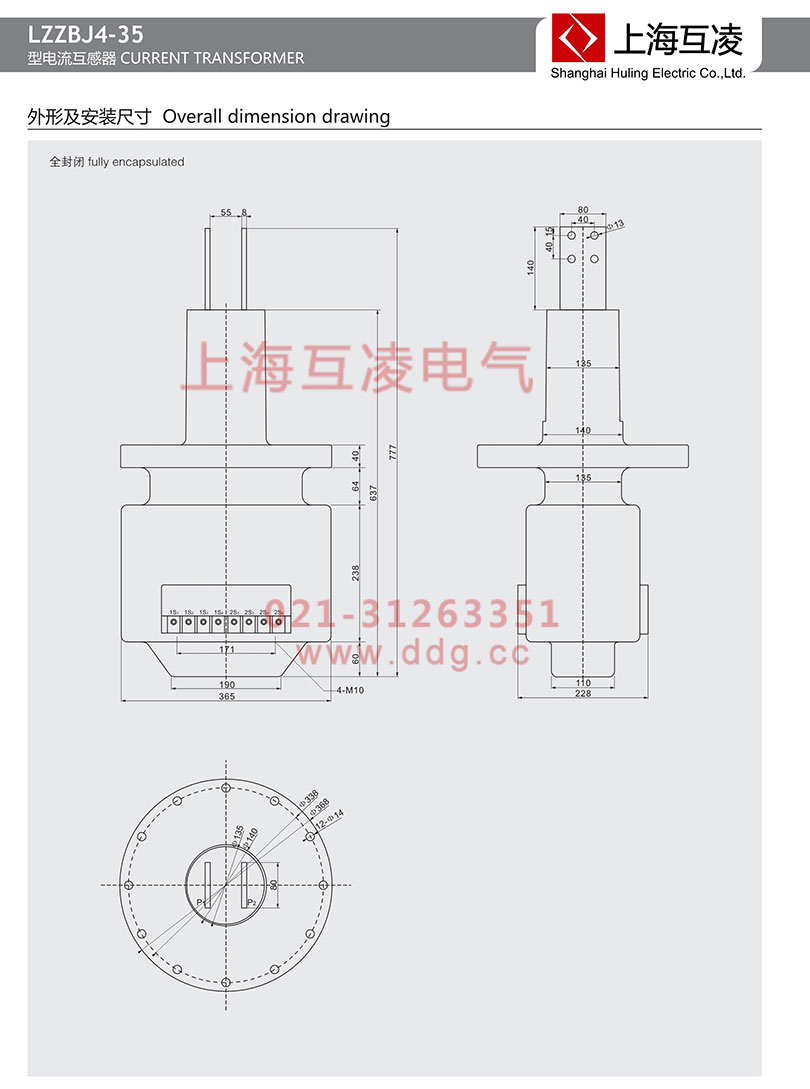

LZZBJ4-35電流互感器選型手冊

LZZBJ4-35電流互感器變比參數

電流互感器額定容量：額定二次電流通過二次額定負荷時所消耗的視在功率。額定容量可以用視在功率V.A表示，也可以用二次額定負荷阻抗Ω表示。

電流互感器一次額定電流：允許通過電流互感器一次繞組的用電負荷電流。用于電力系統的電流互感器一次額定電流為5～25000A，用于試驗設備的精密電流互感器為 0.1～50000A。電流互感器可在一次額定電流下長期運行，負荷電流超過額定電流值時叫做過負荷，電流互感器長期過負荷運行，會燒壞繞組或減少使用壽命。

電流互感器二次額定電流：允許通過電流互感器二次繞組的一次感應電流。

電流互感器額定電流比（變比）：一次額定電流與二次額定電流之比。

電流互感器額定電壓：一次繞組長期對地能夠承受的大電壓（有效值以kV為單位），應不低于所接線路的額定相電壓。電流互感器的額定電壓分為0.5，3，6，10，35，110，220，330，500kV等幾種電壓等級。

電流互感器10%倍數：在指定的二次負荷和任意功率因數下，電流互感器的電流誤差為－10%時，一次電流對其額定值的倍數。10%倍數是與繼電保護有關的技術指標。

電流互感器準確度等級：表示互感器本身誤差（比差和角差）的等級。電流互感器的準確度等級分為0.001～1多種級別，與原來相比準確度提高很大。用于發電廠、變電站、用電單位配電控制盤上的電氣儀表一般采用0.5級或0.2級；用于設備、線路的繼電保護一般不低于1級；用于電能計量時，視被測負荷容量或用電量多少依據規程要求來選擇（見講）。

電流互感器比差：互感器的誤差包括比差和角差兩部分。比值誤差簡稱比差，一般用符號f表示，它等于實際的二次電流與折算到二次側的一次電流的差值，與折算到二次側的一次電流的比值，以百分?jǐn)?shù)表示。

電流互感器角差：相角誤差簡稱角差，一般用符號δ表示，它是旋轉180°后的二次電流向量與一次電流向量之間的相位差。規定二次電流向量超前于一次電流向量δ為正值，反之為負值，用分（’）為計算單位。

電流互感器熱穩定及動穩定倍數：電力系統故障時，電流互感器受到由于短路電流引起的巨大電流的熱效應和電動力作用，電流互感器應該有能夠承受而不致受到破壞的能力，這種承受的能力用熱穩定和動穩定倍數表示。熱穩定倍數是指熱穩定電流1s內不致使電流互感器的發熱超過允許限度的電流與電流互感器的額定電流之比。動穩定倍數是電流互感器所能承受的大電流瞬時值與其額定電流之比。

LZZBJ4-35電流互感器常見故障

電流互感器的常見故障往往與制造缺陷有關，具體如下：

1)電流互感器的絕緣很厚，有的絕緣包繞松散，絕緣層間有皺折，加之真空處理不良，浸漬不完全而造成含氣空腔，從而易引起局部放電故障。

2)電容屏尺寸與排列不符合設計要求，甚至少放電容屏，電容極板不光滑平整，甚至錯位或斷裂，使其均壓特性破壞。因此，當局部固體絕緣沿面的電場強度達到一定數值時，就會造成局部放電。

上述局部放電的直接后果是使絕緣油裂解，在絕緣層間生成大量的x臘，介損增大。這種放電是有累積效應的，任其發展下去，油中氣體分析將可能出現電弧放電的特征。

3)由于絕緣材料不清潔或含濕高，可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。

4)某些連接松動或金屬件電位懸浮將導致火花放電，例如一次繞組支持螺母松動，造成一次繞組屏蔽鋁箔電位懸浮，末屏引線接觸或焊接不良甚至斷線，均會引起此類故障。

5)一次連接夾板、螺栓、螺母松動，末屏接地螺母松動，抽頭緊固螺母松動等，均可能使接觸電阻增大，從而導致局部過熱故障。此外，現場維護管理不當也應引起重視。例如，互感器進水受潮，雖然可能與制造廠的密封結構和密封材料有關，但是，也有維護管理的問題。一般來說，現場真空脫氣不充分或者檢修時不進行真空干燥，致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。所有這些，都將給設備留下安全隱患。

LZZBJ4-35電流互感器工作原理

電流互感器的結構如下圖所示，可用它擴大交流電流表的量程。在使用時，它的原線圈應與待測電流的負載線路相串聯，副邊線圈則與電流表串接成閉合回路，如下圖所示。

電流互感器的原線圈是用粗導線繞成，其匝數只有一匝或幾匝，因而它的阻抗極小。原線圈串接在待測電路中時，它兩端的電壓降極小。副線圈的匝數雖多，但在正常情況下，它的電動勢E2并不高，大約只有幾伏。
