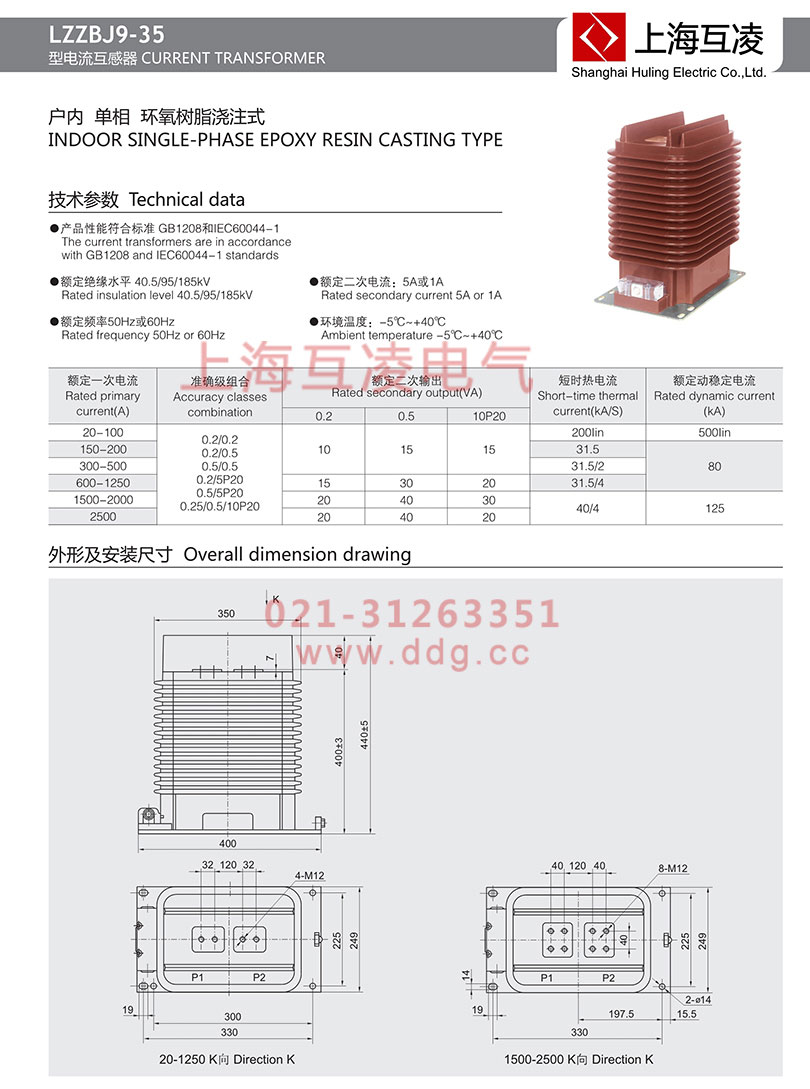

LZZBJ9-35電流互感器概述

本型電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣。產品精度高、功耗小，溫升低，運行穩定可靠。 特別適用于35kV小型化開關柜，可以根據用戶要求，加大互感器上側絕緣隔板，優化開關柜內部空間，加強相間絕緣，使開關內部布局整齊、美觀。

適用于額定電壓35kV及以下，額定頻率50Hz電力系統中，作計量、測量及繼電保護用.

LZZBJ9-35電流互感器選型手冊

LZZBJ9-35電流互感器結構特點

本系列電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣，產品體積小，重量輕,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求，生產為多變比形式，有利于擴容，減少投資.計量用級次采用超微晶合金鐵心制造，測量及保護用級次采用進口優質硅鋼片鐵心制造。

LZZBJ9-35電流互感器工作原理

電流互感器由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，二次繞組匝數比較多，串接在測量儀表和保護回路中。電流互感器起到變流和電氣隔離作用，它是電力系統中測量儀表、繼電保護等二次設備獲取電氣一次回路電流信息的傳感器，電流互感器將高電流按比例轉換成低電流，電流互感器一次側接在一次系統，二次側接測量儀表、繼電保護等。

電流互感器由一次線圈、二次線圈、鐵心、絕緣支撐及出線端子等組成。電流互感器的鐵心由硅鋼片疊制而成，其一次線圈與主電路串聯，且通過被測電流I1，它在鐵心內產生交變磁通，使二次線圈感應出相應的二次電流I2。如將勵磁損耗忽略不計，則I1n1=I2n2，其中n1和n2分別為一、二次線圈的匝數。電流互感器的變流比K=I1/I2=n2/n1。

由于電流互感器的一次線圈連接在主電路中，所以一次線圈對地必須采取與一次線路電壓相適應的絕緣材料，以確保二次回路與人身的安全。二次回路由電流互感器的二次線圈、儀表以及繼電器的電流線圈串聯組成。電流互感器大致可分為兩類，測量用電流互感器和保護用電流互感器。

LZZBJ9-35電流互感器安裝環境

使用環境: 戶內

環境溫度: -5～40 ℃

24h內相對濕度平均值: ≤95%

1月內相對濕度平均值: ≤90%

額定海拔高度:≤1000m

防污穢等級: Ⅱ

LZZBJ9-35電流互感器技術參數

額定電壓:35 kV

額定頻率:50 Hz

額定絕緣水平:40.5/95/185 kV

額定一次電流:20～2000A

額定二次電流:5或1A

局部放電水平:48 kV,≤50 pC 28 kV,≤20 pC
