打印LXK-120零序電流互感器型號
LXK-120零序電流互感器簡介
本系列零序電流互感器分為兩半，用樹脂澆注成半圓形，然后用夾緊箍連接。安裝時可將互感器分為兩半，然后合并為一體，安裝極為方便。該系列常規型號有：LXK-φ80、LXK-φ100、LXK-φ120、LXK-φ150、LXK-φ180。零序電流互感器LXK-120用于10KV及以下電流50HZ線路中做電力系統以及高壓三相交流發電機、電動機的零序過電流保護用，只適用于戶內。輸電電纜之外徑不大于120MM。

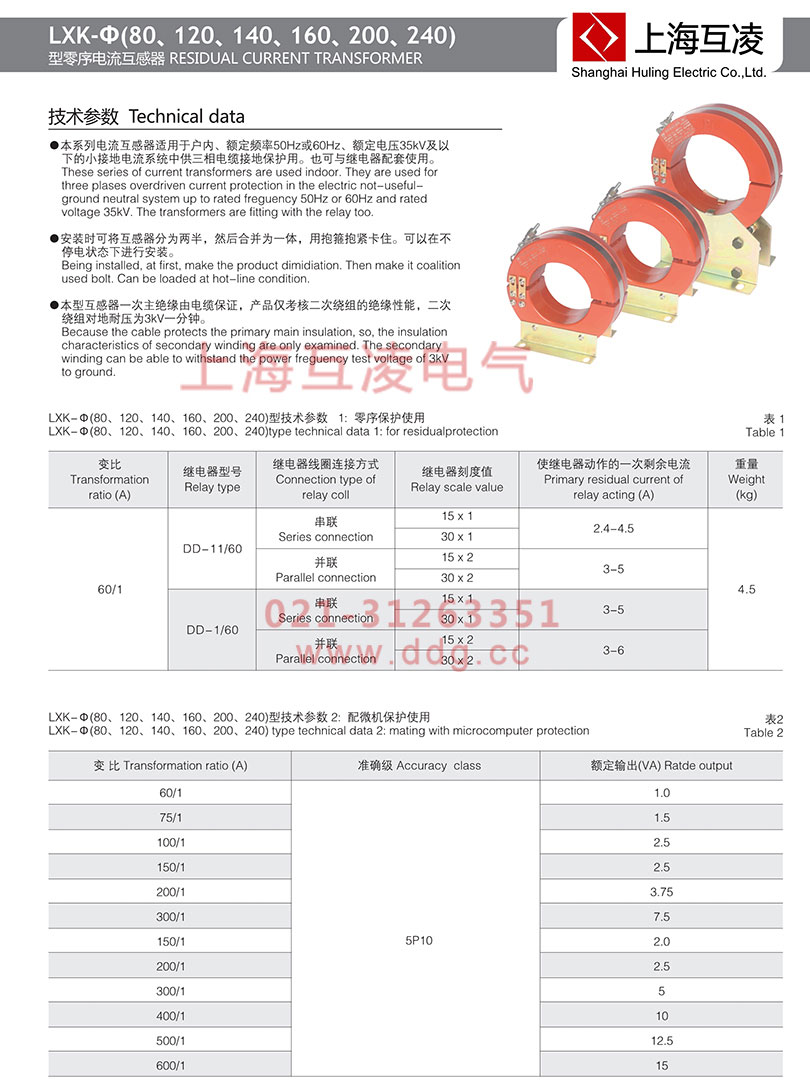

LXK-120零序電流互感器變比
1、零序保護使用
| 型號 | 變比(A) | 繼電器型號 | 繼電器線圈接電方式 | 繼電器刻度值 | 使繼電器動作的一次剩余電流(A) | 重量 |
| LXK-140 | 60/1 | DD-11/60 | 串聯 | 15×1 | 2.4-4.5 | 4.5 |
| 30×1 | ||||||
| 并聯 | 15×2 | 3-5 | ||||
| 30×2 | ||||||
| DD-1/60 | 串聯 | 15×1 | 3-5 | |||
| 30×1 | ||||||
| 并聯 | 15×2 | 3-6 | ||||
| 30×2 |
2、配微機保護使用
| 型號 | 變比(A) | 準確級 | 額定輸出(VA) |
| LXK-120 | 60/1 | 5P10 | 1.0 |
| 75/1 | 1.5 | ||
| 100/1 | 2.5 | ||
| 150/1 | 2.5 | ||
| 200/1 | 3.75 | ||
| 300/1 | 7.5 | ||
| 150/1 | 2.0 | ||
| 200/1 | 2.5 | ||
| 300/1 | 5 | ||
| 400/1 | 10 | ||
| 500/1 | 12.5 | ||
| 600/1 | 15 |
LXK-120零序電流互感器工作原理
零序電流互感器在電力系統產生零序接地電流時與繼電保護裝置或信號配合使用，使裝置元件動作，實現保護或監控。
HS-LJK、HS-LXK系列零序電流互感器是電纜型,采用ABS工程塑料外殼、樹脂澆注成全密封；使用絕緣油制冷切割工藝，有效避免了互感器在長期使用過程中的銹蝕。絕緣性能好，外形美觀。具有靈敏度高、線性度好、運行可靠、安裝方便等特點。其性能優于一般的零序電流互感器，使用范圍廣泛，不僅適用于電磁型繼電保護，還能適用于電子和微機保護裝置。用戶可根據系統的運行方式，中性點有效接地或中性點非有效接地的不同，選用相適應的零序電流互感器。
LXK-120零序電流互感器技術參數
本系列零序電流互感器適用于戶內、額定頻率50Hz或60Hz、額定電壓35kV及以下的小接地電流系統中供三相電纜接地保護用。也可與繼電器配套使用。

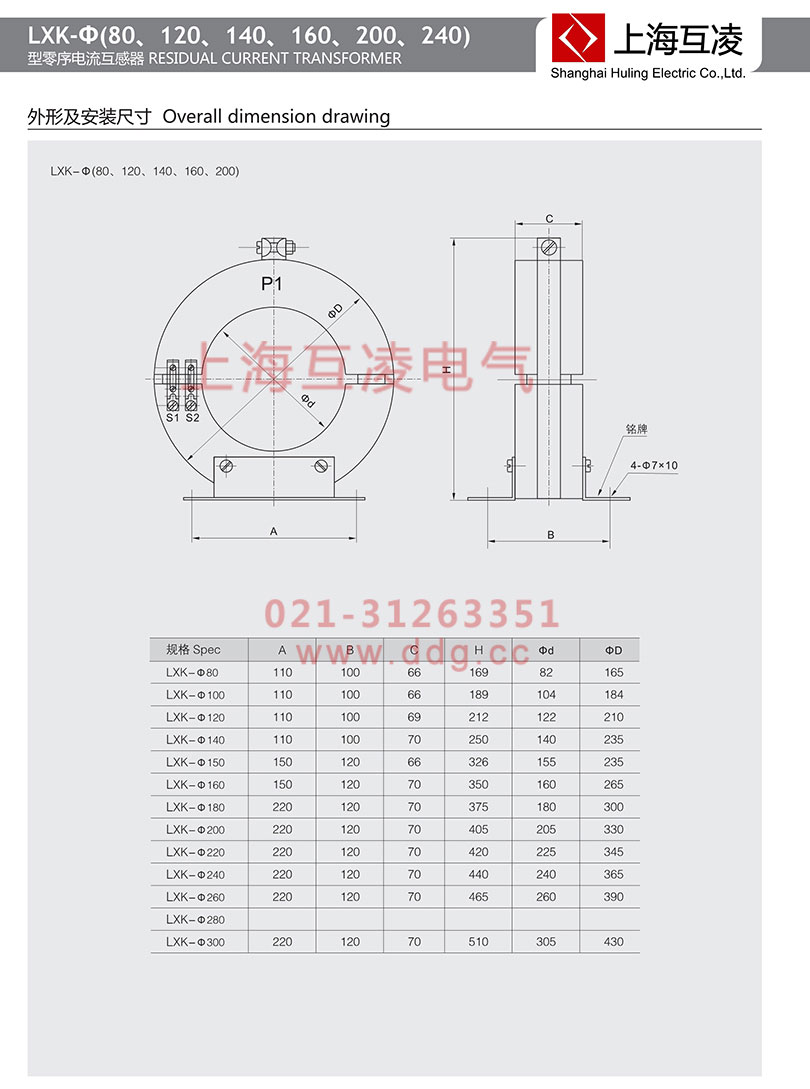

安裝時可將互感器分為兩半，然后合并為一體，用抱箍抱緊卡住?？梢栽诓煌ｋ姞顟B(tài)下進行安裝。
本型互感器一次主絕緣由電纜保護。產品僅考核二次繞組的絕緣性能，二次繞組對地耐壓為3kV一分鐘。
LXK-140零序電流互感器使用環境
?環境溫度：-10℃～40℃ ?大氣壓力：80～110KPa
?空氣相對濕度：90%（25℃）、50%（40℃）
