LMZW-0.5電流互感器選型手冊

LMZW-0.5電流互感器特點

一次電流5A～5000A，二次電流5A，規格齊全，全面覆蓋0.2級、0.5級及1級三個準確度等級； 所用鐵芯經過高真空熱處理，性能優良，精度穩定； 外殼采用高抗沖阻燃ABS材料制成，具有良好的安全性能，造型美觀； 安裝方便，可采用彎片固定，壓盤固定； 結構：穿孔式（圓、方孔），彎片、單片壓盤安裝方式 性能符合GB1208-1997《電流互感器》技術標準。

LMZW-0.5電流互感器結構特征

本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞；

中間窗口供母線穿繞使用，下部有底座，供固定安裝之用；

本型互感器外部為不飽和樹脂絕緣澆注而成。

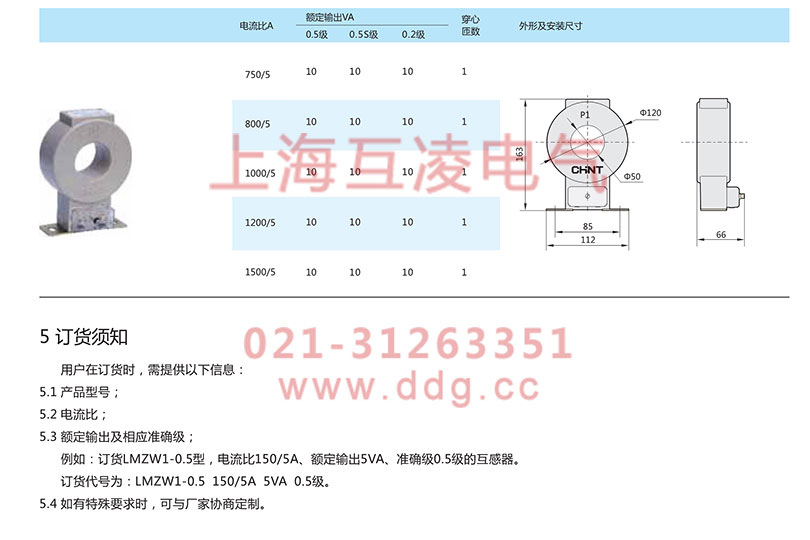

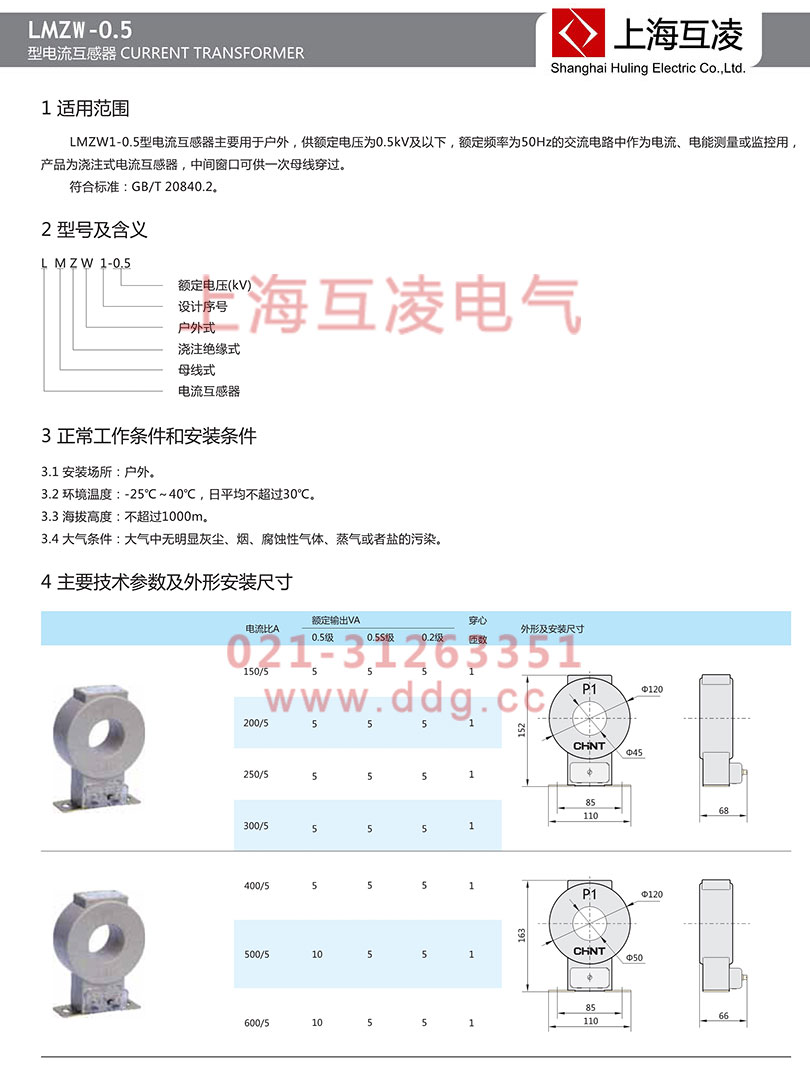

LMZW-0.5電流互感器技術參數

額定電壓:500V;

額定頻率(Hz) 50Hz;

額定一次電流:5~1500A;

額定二次電流: 5 A,1A;

額定容量:5VA、10VA；

絕緣要求:一次繞組對二次繞組及地和二次組對地能承受短時工頻耐壓3kV,絕緣電阻≥10mΩ,歷時1min,無擊穿及閃絡現象。

LMZW-0.5電流互感器原理

電流互感器是一種用于測量交變電流類型的變壓器，它會在其次級產生一個與主電流成正比的電流。

電流互感器和電壓互感器都是互感器?；ジ衅骺蓪⑤^大的電壓或電流值縮放到小型標準化值，這些值可輕松處理儀器和保護繼電器?；ジ衅鲗y(cè)量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。

電流互感器是電力系統的電流感應單元，用于發電站，變電站以及工業和商業配電。

LMZW-0.5電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

LMZW-0.5電流互感器注意事項

互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值； 產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2； 測量?jī)x表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷； 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。
