JSZW-3A電壓互感器變比

JSZW-3A電壓互感器選型

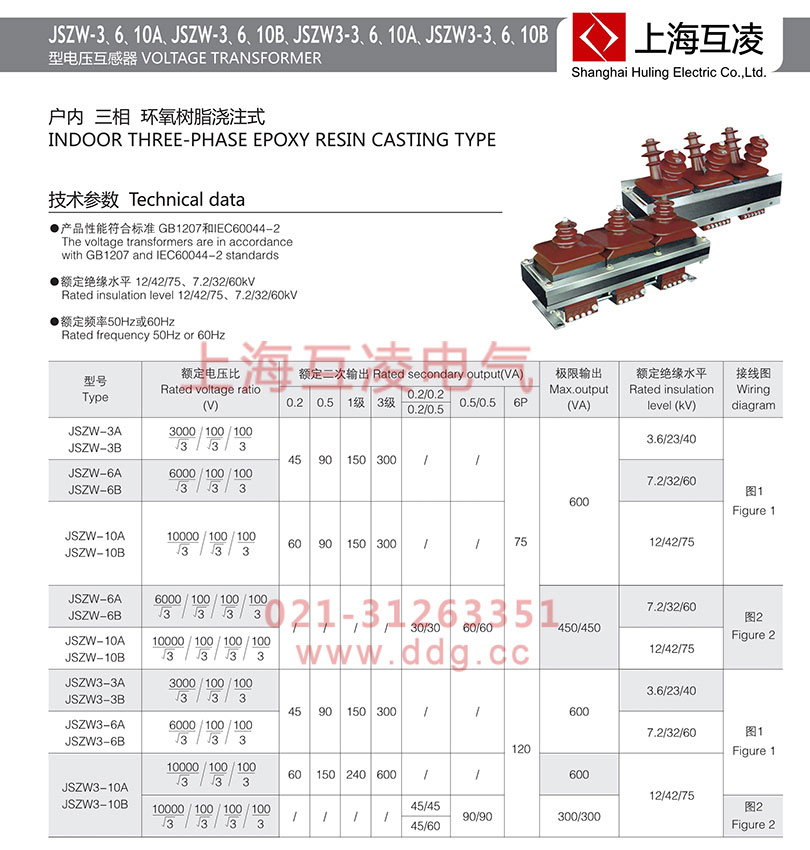

JSZW-3A電壓互感器參數及環境

1.產品標準：GB1207-1997《電壓互感器》；

2.產品表面爬電比距滿足Ⅱ級污穢等級；

3.海拔高度不超過3000米;

4.周?chē)h(huán)境溫度不高于十40’C，不低于-5’C;

5.周?chē)諝獾南鄬?duì)濕度不大于85%（20’C）;

6.安裝場所無腐蝕性的氣體。

JSZW-3A電壓互感器作用

電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。

JSZW-3A電壓互感器選型

按用途，電壓互感器又分為測量用和保護用兩類。

電磁感應式電壓互感器。工作原理與變壓器相同。基本結構也是鐵芯和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身阻抗很小，一旦副邊發生短路，電流將急劇增加而燒毀線圈。為此，電壓互感器原邊接有熔斷器，副邊接地，以免原、副邊絕緣損壞時，副邊出現對地高電位而造成事故。電磁感應式電壓互感器的等值電路與變壓器的等值電路相同。
