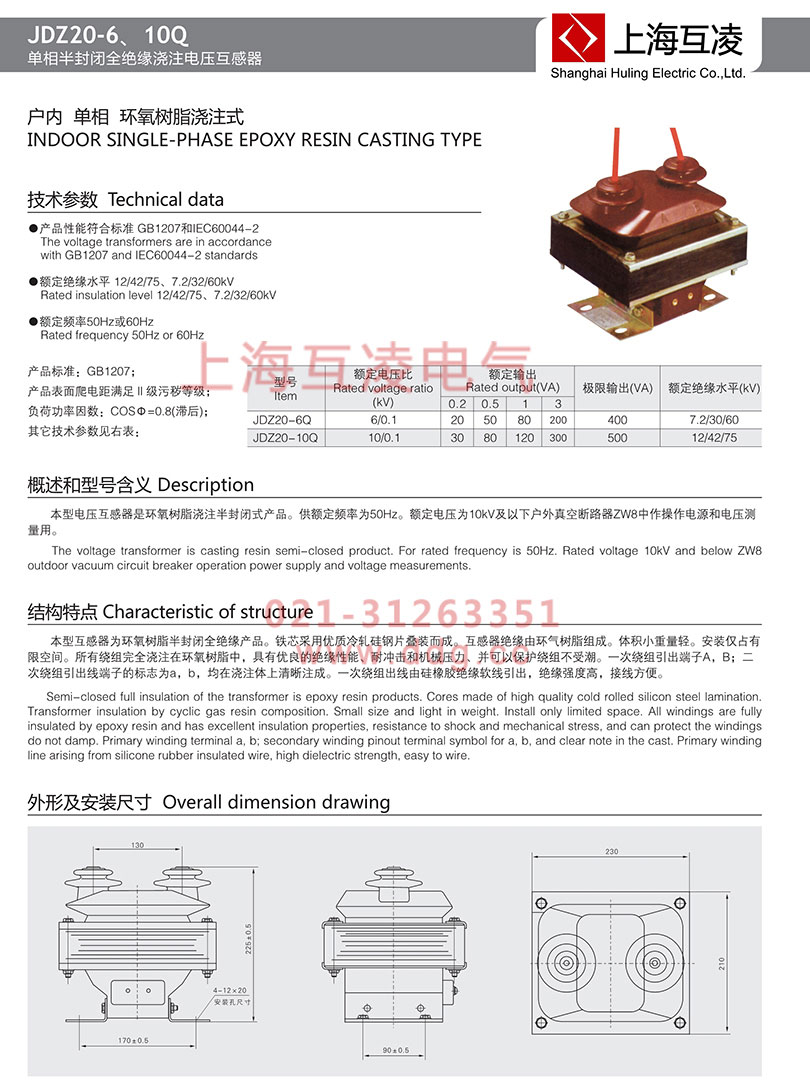

JDZ20-6電壓互感器技術參數

1、產品性能符合標準GB1207和IEC60044-2；
2、額定絕緣水平：12/42/75、7.2/32/60kV；
3、額定頻率50Hz或60Hz；
4、產品標準：GB1207；
5、產品表面爬電距滿足II級污穢等級。

JDZ20-6電壓互感器變比

JDZ20-6電壓互感器外形安裝圖

JDZ20-6電壓互感器原理及符號

本型電壓互感器是環氧樹脂澆注半封閉式產品。供額定頻率50Hz，額定電壓10kV及以下戶外真空斷路器ZW8中作操作電源和電壓測量用。

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容： 第一個字母：J——電壓互感器；
第二個字母：D——單相；S——三相；
第三個字母：J——油浸；Z——澆注；
第四個字母：數字——電壓等級（KV）。
例如：JDZ20-6表示單相環氧樹脂澆注式電壓互感器，額定電壓6KV。

JDZ20-6電壓互感器結構特點

JDZ20-6電壓互感器為單相電壓互感器。鐵芯采用優質冷軋硅鋼片疊裝而成?；ジ衅鹘^緣由環氧樹脂組成，體積小重量輕，安裝僅占有限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能、耐沖擊和機械壓力、并可以保護繞組不受潮。一次繞組引出端子A,B；二次繞組引出端子的標志為a,b，均在澆注體上清晰注成。一次繞組出線由硅橡膠絕緣軟線引出，絕緣強度高，接線方便。

JDZ20-6電壓互感器作用

電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系?？梢哉f，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
