LZZB9-24/220B/2電流互感器概述

本系列電流互感器為全封閉環氧澆注結構，鐵心采用優質導磁材料，二次繞組有三個，適用于額定頻率為50Hz，額定電壓為10KV及以下戶內裝置的電力系統中作電氣測量和電氣保護之用。本產品為最新一代高精度，高動熱穩定，大容量型產品

LZZB9-24/220B/2電流互感器工作原理

本型電流互感器為全封閉支柱式結構，是ZW7－40.5開關專用互感器。在供電用電的線路中電流電壓大大小小相差懸殊從幾安到幾萬安都有。為便于二次儀表測量需要轉換為比較統一的電流，另外線路上的電壓都比較高如直接測量是非常危險的。電流互感器就起到變流和電氣隔離作用。

LZZB9-24/220B/2電流互感器作用

為了保證電力系統安全經濟運行,必須對電力設備的運行情況進行監視和測量.但一般的測量和保護裝置不能直接接入一次高壓設備,而需要將一次系統的大電流按比例變換成小電流,供給測量儀表和保護裝置使用。LZZB9-24/220B/2電流互感器就起到變流和電氣隔離作用。

它是電力系統中測量儀表、繼電保護等二次設備獲取電氣一次回路電流信息的傳感器，電流互感器將高電流按比例轉換成低電流，電流互感器一次側接在一次系統，二次側接測量儀表、繼電保護等。

保護用電流互感器主要與繼電裝置配合，在線路發生短路過載等故障時，向繼電裝置提供信號切斷故障電路，以保護供電系統的安全。

LZZB9-24/220B/2電流互感器技術參數

1 額定絕緣水平：24/65/125 kV；

2 額定二次電流：5A,1A；

3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：

4 局部放電水平符合GB1208《電流互感器》標準；

5 污穢等級：Ⅱ級；

6、可按用戶定制非標產品。

LZZB9-24/220B/2電流互感器變比參數

產品型號	額定一次電流(A)	準確級組合	額定二次輸出(VA)				一秒熱穩定電流(kA)	動穩定電流(kA)
			0.2(S)	0.5(S)	10P10	10P15
LZZB9-24/220B/2	20-150	0.2(S)/10P10/10P10 0.5(S)/10P10/10P10 0.2(S)/10P15/10P15 0.5(S)/10P15/10P15	10	10	20	15	150lin	375lin
	200						31.5	80
	300-500						45	112.5
	600、800		10	15	30	20	63	130
	1000、1200						80	160
	1500-2500		20	30	30	20	100	160

LZZB9-24/220B/2電流互感器常見故障

電流互感器的常見故障往往與制造缺陷有關，具體如下：

1)電流互感器的絕緣很厚，有的絕緣包繞松散，絕緣層間有皺折，加之真空處理不良，浸漬不完全而造成含氣空腔，從而易引起局部放電故障。

2)電容屏尺寸與排列不符合設計要求，甚至少放電容屏，電容極板不光滑平整，甚至錯位或斷裂，使其均壓特性破壞。因此，當局部固體絕緣沿面的電場強度達到一定數值時，就會造成局部放電。

上述局部放電的直接后果是使絕緣油裂解，在絕緣層間生成大量的x臘，介損增大。這種放電是有累積效應的，任其發展下去，油中氣體分析將可能出現電弧放電的特征。

3)由于絕緣材料不清潔或含濕高，可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。

4)某些連接松動或金屬件電位懸浮將導致火花放電，例如一次繞組支持螺母松動，造成一次繞組屏蔽鋁箔電位懸浮，末屏引線接觸或焊接不良甚至斷線，均會引起此類故障。

5)一次連接夾板、螺栓、螺母松動，末屏接地螺母松動，抽頭緊固螺母松動等，均可能使接觸電阻增大，從而導致局部過熱故障。此外，現場維護管理不當也應引起重視。例如，互感器進水受潮，雖然可能與制造廠的密封結構和密封材料有關，但是，也有維護管理的問題。一般來說，現場真空脫氣不充分或者檢修時不進行真空干燥，致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。所有這些，都將給設備留下安全隱患。

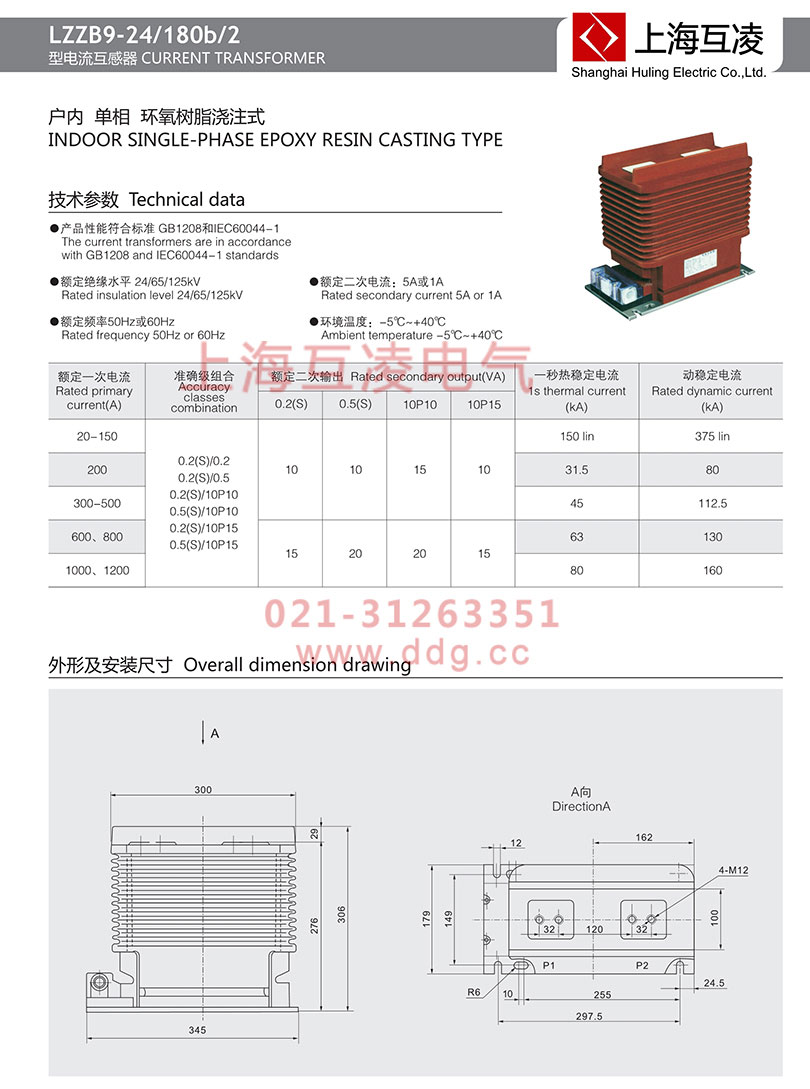

LZZB9-24/220B/2電流互感器選型手冊
