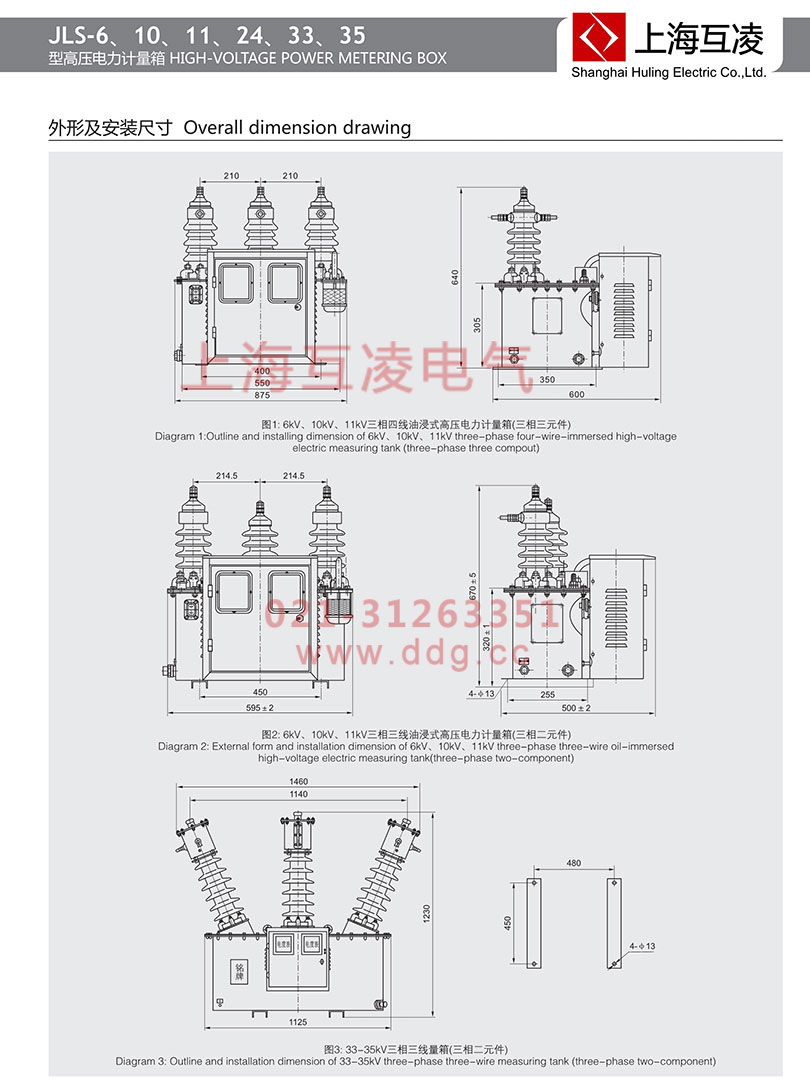

JLS-10高壓計量箱接線實物圖

JLS-10高壓計量箱概述

本產品主要由組合互感器和電度表箱兩部分組成，組合互感器由兩合成三臺單相電壓互感器和電流互感器組成，用25#變壓器油作絕緣介質，一、二次出線端均用瓷套管安裝在面板上。電度表箱裝在組合互感器側面，由一只有功電度表和一只無功電度表組成，具有計量精度高、重量輕、安裝方便、防竊電等優點。JLS-10型高壓電能計量箱用于交流50Hz、10KV三相線路中做高壓計量用，它由電流互感器、電壓互感器和用于安裝電流互感器、電壓互感器及電能表的箱體組成。主要用于有功電能和無功電能的計量。

JLS-10高壓計量箱技術參數

1、產品性能符合標準GB17201

2、額定絕緣水平：12/42/75kV

3、環境溫度：-25℃~+40℃

4、額定頻率：50Hz或60Hz

5、污穢等級：IV級

6、額定電壓：10kV

7、準確等級：0.5和0.2級、0.5S和0.2S級

8、額定變比：電壓比10000/100

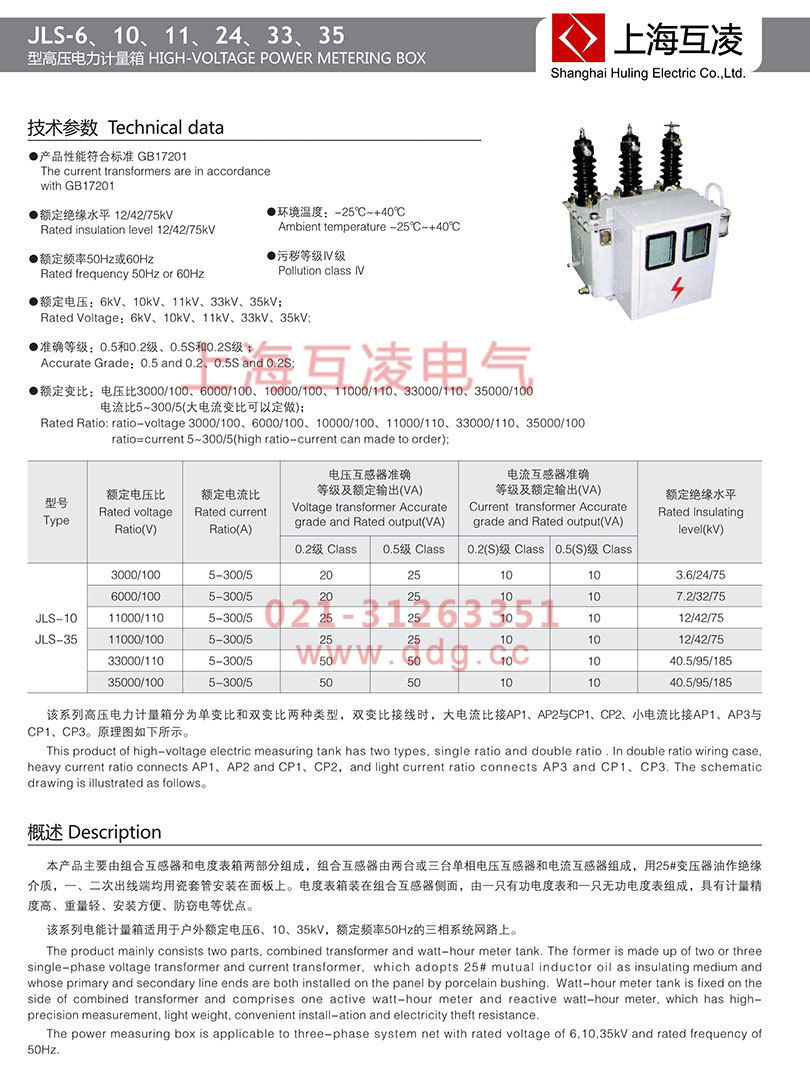

JLS-10高壓計量箱參數表

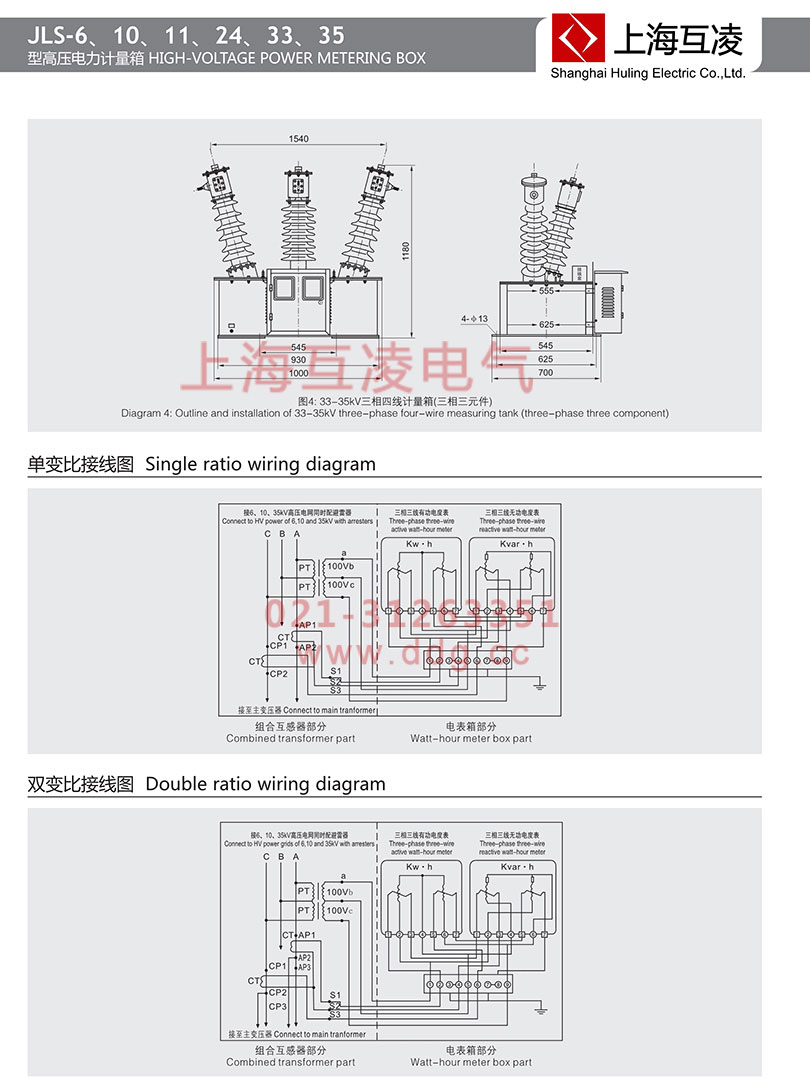

該系列高壓計量箱分為單變比和雙變比兩種類型，雙變比接線時，大電流比接AP1、AP2與CP1、CP2，小電流比接AP1，AP3與CP1、CP3。如下圖所示。

JLS-10高壓計量箱接線

1、高壓計量箱應水平安裝，桿上安裝高度不應低于地面300mm，電度表應垂直，不得任意傾斜。

2、高壓計量箱電源端（一次進線側）必須安裝相應電壓等級的氧化鋅避雷器，其接地電阻≤10Ω，以防各種雷電過電壓、操作過電壓、工頻暫態過電壓，從而保護線路中的電器及用電設備。

3、接線，應辨明電網電源的相序A、B、C與高壓電能計量箱，導電桿的相序A、B、C各相分別對應連接（必須正相序），P1進線，P2出線。

4、雙變比接法：改變二次接線：接S1—S2為小量程變比（S3空頭），接S1—S3為大量程變比（S2空頭）。

5、單變比時，電流互感器二次S2與電壓互感器二次b連接接地，電流互感器二次改變雙變比用小變比時，S2與電壓互感器b連接接地（S3空頭）；用大變比時，S3與電壓互感器b連接接地（S2空頭）。

高壓線為鋁線時，應采用銅鋁過渡線夾牢固連接，整機箱體必須接地；電流互感器二次不得開路，電壓互感器二次不得短路。高壓計量箱裝好后，應帶負荷進行試驗觀察，看有功無功電能表轉動是否正常。經過以上全面試驗檢查，合格后方可正式投入運行。

JLS-10高壓計量箱工作原理

JLS-10產品主要由組合互感器和電度表箱兩部分組成，組合互感器由兩臺或三臺單相電壓互感器和電流互感器組成，用25#變壓器油作絕緣介質，一、二次出線端均用瓷套管安裝在面板上。電度表箱裝在組合互感器側面，由一只有功電度表和一只無功電度表組成，具有計量精度高、重量輕、安裝方便、防竊電等優點。該型電能計量箱適用于戶外額定電壓10KV、額定頻率50HZ的三相系統線路上。
