JDZJ-6Q電壓互感器概述

電壓互感器JDZJ-3Q為單相、戶內、干式半封閉產品，使用時單臺或二臺一組，JDZJ-3，JDZJ-6，JDZJ-10 二臺一組時為V/V連接， JDZJ-10(Q)、JDZJ-6(Q)、JDZJ二臺一組時為 V /V/V連接分別適用于額定頻率 50HZ 或 60HZ , 額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。

JDZJ-6Q電壓互感器參數

1 海拔高度不超過1000米

2 周圍環境溫度不高于+40℃，不低于-5℃

3 周圍空氣的相對濕度不大于 85 %(20℃)

4 安裝場所無腐蝕性的氣體

5 產品標準：GB12O7-2006《電磁式電壓互感器》

6 額定絕緣水平：3.6/23/40

7 額定頻率：50Hz或60Hz

8 產品表面爬電距離：滿足II級污穢等級；

9 負荷的功率因數： COS∮=08（滯后）

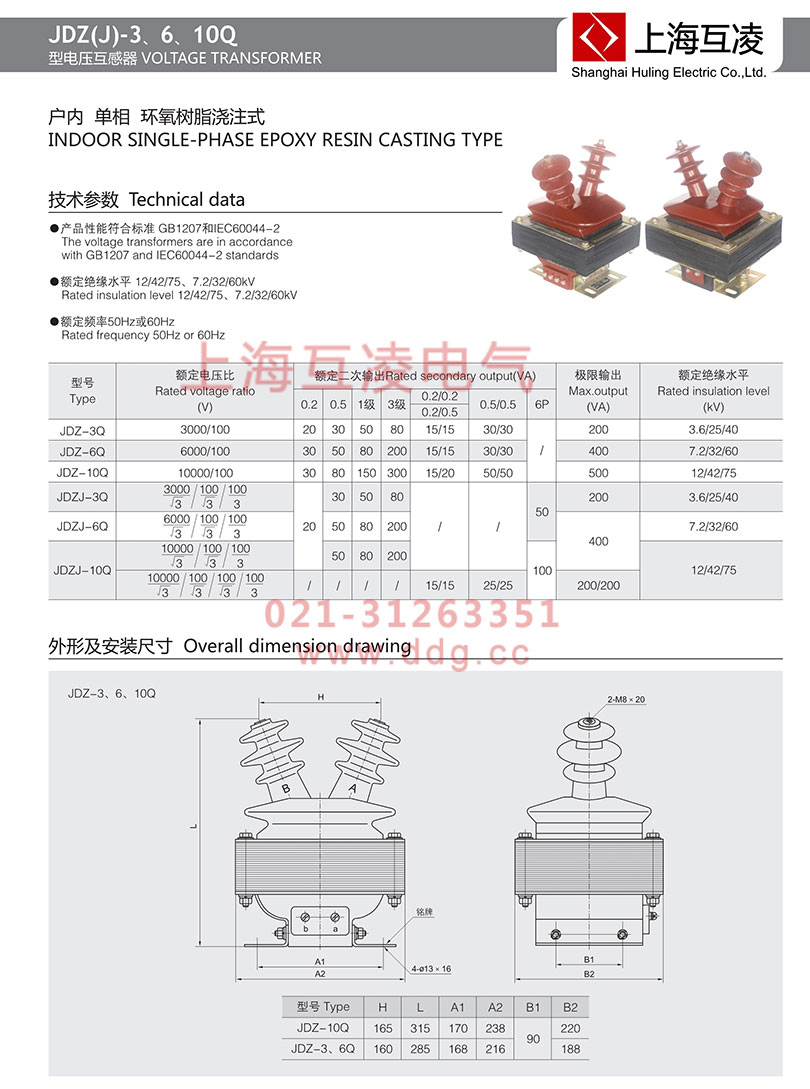

10 JDZJ-3Q其他技術參數見下表：

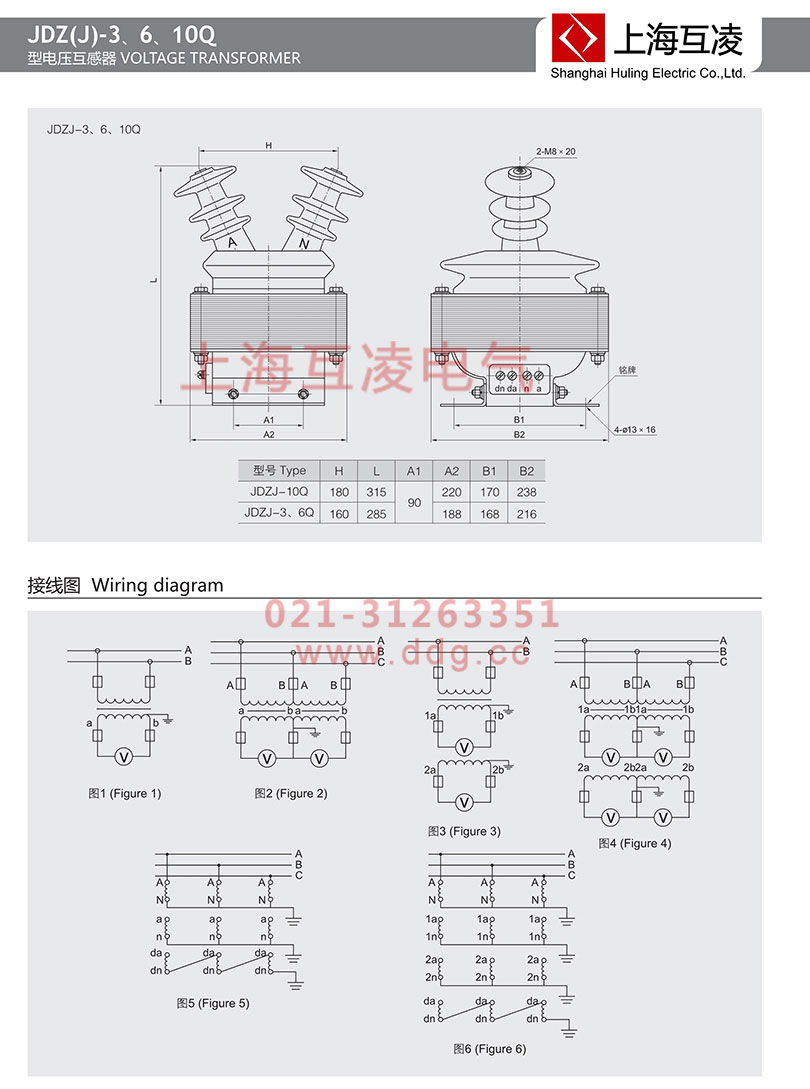

JDZJ-6Q電壓互感器型號

JDZJ-6Q電壓互感器原理

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

JDZJ-6Q電壓互感器選型

按用途，電壓互感器又分為測量用和保護用兩類。

電磁感應式電壓互感器。工作原理與變壓器相同。基本結構也是鐵芯和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身阻抗很小，一旦副邊發生短路，電流將急劇增加而燒毀線圈。為此，電壓互感器原邊接有熔斷器，副邊接地，以免原、副邊絕緣損壞時，副邊出現對地高電位而造成事故。電磁感應式電壓互感器的等值電路與變壓器的等值電路相同。
